家家戶戶都存在著電能表，將我們的用電量轉化成數值呈現給我們，市面上的電能表主要分為單相電表、三相電表等，你有了解過電能表的接線方式嗎?電能表實際用電量怎樣計算?今天小編詳細介紹下“電能表接線方法，實際用量計算方法”。
一、電能表接線方法

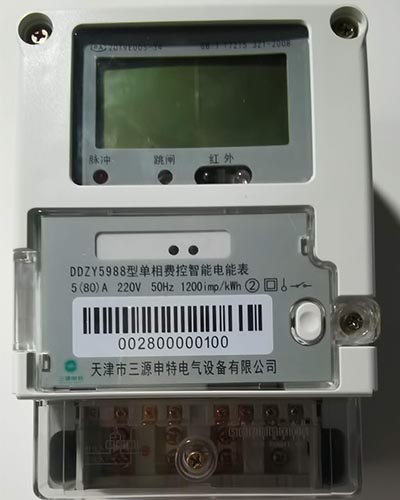

對于單相電表，它有四個接線孔，分別是火進火出、零進零出，編號從左到右分別是①、②、③、④。
也就是說電源火線和零線分別接到電能表的①、③接線孔作為進線，而電表的②、④接線孔分別接火線和零線的出線，這個出線一般會先接到線路的總開關，然后再分接各種各樣的負載。
以前一般都是感應式電能表，抄表也是以人工的方式進行記錄?，F(xiàn)在隨著科技的發展，智能電表的普及也越發廣泛，抄表方式也發生了變化，一般都是通過后臺計算機的方式進行電度的抄錄。而智能電表的通信一般是通過接485線來實現。
三相電表的接線相對于單線電表而言較為復雜，有互感器的就更為復雜了。普通三相電表也就比單相電表多出兩相的火進火出。
互感式三相電能表的②、⑤、⑧接線孔分別接電壓進線，而①③、④⑥、⑦⑨三對接線孔分別接A、B、C三相的電流進線和出線，還有一個(有時候是兩個)就是零線的接線孔了，電壓線截面一般比電流線截面小一些。
電能表接線方法，電能表實際用量計算方法
二、電能表實際用量怎樣計算?
1. 不經互感器的電能表即直接接入線路，從電能表直接讀得實際電度數，如電能表盤上注有倍率時，本月實際用電量為本月實際用量(kW·h)=(本月讀數-上月讀數)×倍率。
2. 經互感器接入時電能表計量：
1) 電能表與電流互感器配合使用時，本月實際用電量為本月實際用量(kW·h)=(本月讀數-上月讀數)×變流比。
2) 電能表盤上注有倍率時，本月實際用電量為本月實際用量(kW·h)=(本月讀數-上月讀數)×倍率。
3) 電能表與電壓、電流互感器配合使用時，本月實際用電量為本月實際用量(kW·h)=(本月讀數-上月讀數)×變流比×變壓比。
4) 電能表盤上注有倍率與電壓、電流互感器配合使用時，本月實際用電量為本月實際用量(kW·h)=(本月讀數-上月讀數)×變流比×變壓比×倍率。
5) 電能表上注明電流比值和電壓比值，這是成套表計。如注明變流比為100A/5A,變壓比為10000V/100V,是指電能表所配備的電流互感器應為100A/5A,電壓互感器應為10000V/100V,所以成套配用的電能表的讀數就是實際用電，不需再乘變流比、變壓比。
6) 如果電能表盤上標注的變比與電壓、電流互感器的變化不符時，本月實際用電量為本月實際用量(kW·h)=(本月讀數-上月讀數)×(所配互感器變壓比×變流比×倍率/表盤上標注的變壓比×變流比)。
以上就是關于“電能表接線方法，實際用量計算方法”詳細介紹，如果您還有其他問題，可以隨時咨詢我們。
