一般來說設計時都標配電箱的大概尺寸，定做時可以不按照設計時的尺寸來做，設計所提供的尺寸僅供參考，在圖紙上也注明了箱體尺寸僅供參考，可以根據不同產品和現場施工需要修改箱體尺寸，設計的也不用出變更。雖說是參考尺寸，但是設計師對箱子的大小應該心里有數，這樣可以避免在施工時做的箱子和設計時差的太多，造成不必要的麻煩。

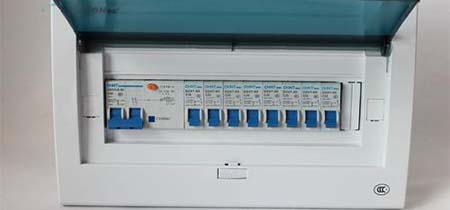

室內電表箱的尺寸怎么設計

下面是我在做設計時估算箱子的方法，可以供樓主參考一下，這種方法計算出來的尺寸一般都會比實際尺寸大上一些。

1.當電表箱只是照明電箱或者小動力時，進線小于10平方時，如果開關位數小于20位時，開關寬度尺寸加起來再每邊加20MM就為電箱寬度，高度為開關高度加40MM，深度為開關深度加10MM。

2.當電箱只是照明電箱或者小動力時，進線小于10平方時，如果開關位數大于20位時，這時候電箱需要布置為兩排開關，開關寬度尺寸加起來再每邊加40MM就為電箱寬度，高度為開關高度加40MM，深度為開關深度加10MM。

3.當電箱只是照明電箱或者小動力時，進線小于10平方時，如果進線開關需要單獨一排時，開關寬度尺寸加起來再每邊加20MM就為電箱寬度，高度為開關高度加進線開關高度加40MM，深度為開關深度加10MM。

4.當電箱為動力電箱時，或動力照明電箱時，算法基本與上面相同，不過當進線大于10平方時，要考慮進線的彎曲半徑一級接線端子要預留足夠的空間進線，當兩排布置開關時，應考慮開關的布線走線。

當然電箱尺寸沒有定論的，要考慮實際的安裝，要看實際接線圖和考慮如何安排開關布置一級開關的走線。
