電能表一般分為直接接入式和經TA接入式，那么經電流互感器的接入電能表應該怎么接線呢？

一、了解為什么要用互感器

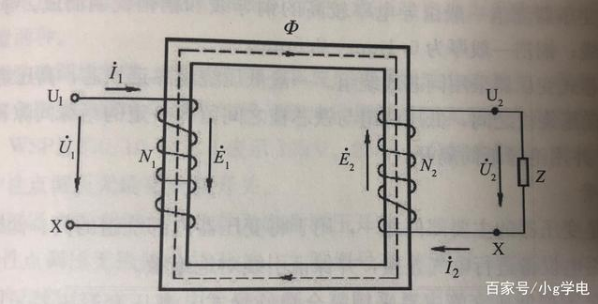

電流互感器的原理跟變壓器一樣，利用電生磁、磁生電將將一次側大電流轉化為二次側的小電流。當被測設備的用電負荷大于測量?jī)x表的量程時，會導致計量失準甚至燒毀計量?jī)x器，所以可以通過電流互感器來接入測量?jī)x表保護儀表同時保障計量準確。

為什么要用互感器

二、怎么接線

對于三相四線智能電表經電流互感器接入時，需要注意幾點：

1.互感器輸入、輸出性一定要正確。

2.電流和電壓相序一定要相同。

3.電流互感器二次側嚴禁開路。

4.互感器倍率一定要根據用電容量來選擇。

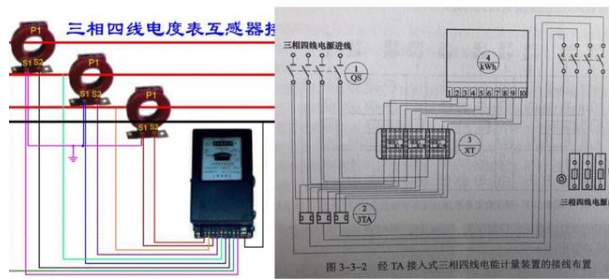

三相四線智能電表接傳感器的線路圖

如圖接線：三相四線電能表1和3、4和6、7和9分別接互感器的二次S1、S2接線端，電能表2、5、8接線端分別連接三根相線，10接線端連接零線。

結束語：使用電流互感器時二次側不能開路，同時選擇電流互感器倍率是一定要根據實際負荷。
