我們于2020年8月10日在網(wǎng)站上發(fā)布了“三相四線預付費電表接線圖”這篇文章，文章發(fā)布后，很多朋友都表示對三相電表接線圖有所了解，還有一些朋友想了解一下單相電表的接線圖，因為申特電表特意為大家整理了一下單相電表接線圖：
單相電表的接線相對三相電表接線圖來說簡單明了。

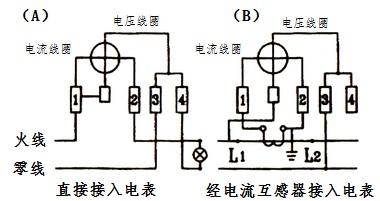

在低電壓小電流線路中，電表可直接接在線路上，如圖（A）所示。

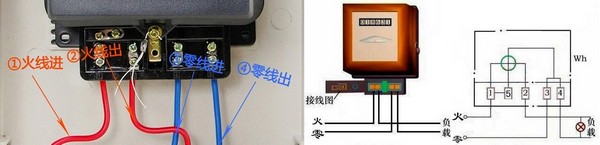

單相智能電表接線圖
電表端蓋（即圖中標有1、2、3、4的那一排方框）都畫有接線圖，對于低電壓大電流中的線路中，電表電流線圈經(jīng)電流互感器與負載相連，如圖（B）所示。國產系列單相電表。
單相電表接線圖
