三相電表功率主要是看三相電表的電流規格和現場電壓來決定的,如果是直流式電表,功率P=I電流*U電壓*3,下面我們就一起來看看三相電表可以承受多大的功率和怎么選互感器倍數。

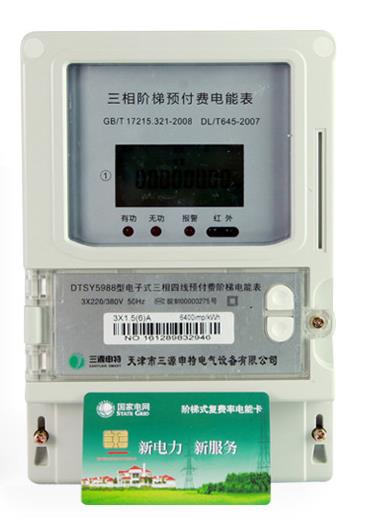

三相電表
一、三相電表可以承受多大的功率
如果三相電表電流規格是40A,現場電壓是380V,那么功率P=40A*380V*3=45600W,為什么要乘以一個3呢,因?yàn)檫@是三相電表,40A*380V只是一個相線的功率,所以三相功率必須要乘以3,三相直入式電表最多可以做到100A,所以直入式的電表最大功率只可以承受114000W的功率,如果比這個功率還要高的話,直入式的三相電表就不能滿足需要了哦,我們需要用到互感式電表。
二、怎么選互感器倍數
互感式電表就不限制功率,只要互感器的倍數達到,隨便多少功率都是可以的,比如我們要測量20萬W的功率怎么辦呢,一般互感器式的電流規格是1.5(6)A,我們可以先計算出電流,I=P/U=200000W/380V≈53A,那么我們再用互感器將電流變成電表測量范圍內的電流,互感式的電表電流范圍一般是1.5到6A,把電流變成5A的話,就要用到10倍的互感器,所以測量20萬的功率,只要用10倍的互感器就行了。
