三相智能電表的工作原理是怎么樣的呢？本文以DTS(X)343-3DSS(X)333-3 V2.0型三相四線/三相三線電子式有無功組合電能表為例，向您簡單介紹一下三相智能電表的工作原理。
三相智能電表工作原理
一、DTS(X)343-3DSS(X)333-3 V2.0型三相四線/三相三線電子式有無功組合電能表簡介
DTS(X)343-3DSS(X)333-3 V2.0型三相四線/三相三線電子式有無功組合電能表，適用于三相有、無功電能計量。
它由MCU控制部分、電能計量部分、液晶顯示部分和通訊部分等組件構成，符合標準GB/T17215.321-2008和GB/T17215.323-2008。
本款表能計量正反向有功總電量；能計量正反無功總電量和四象限無功電量；能計量分相正反有無功電量；LCD液晶雙行顯示功能；有功、無功功率脈沖接口、RS-485通信接口和遠紅外通信接口；具有斷相、逆相序狀態LED報警提示；帶有軟時鐘，可以實現電量過月結算功能；具有高可靠穩定性，測量寬線性范圍,掉電不丟失電量等特點。
二、DTS(X)343-3DSS(X)333-3 V2.0型三相四線/三相三線電子式有無功組合電能表工作原理圖

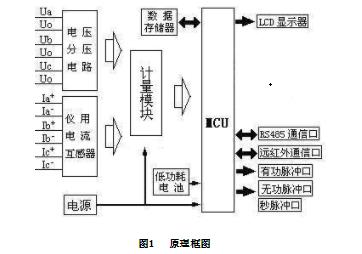

圖一：三相智能電表工作原理圖
三、原理及特點
本產品為直接接入式或經電流互感器接入式三相交流有功電能表。由電流互感器、電能計量專用芯片、MCU、非易失性存儲器、液晶顯示屏、通信接口等電路模塊構成。
電壓、電流模擬信號進入電能計量芯片進行電能量的計算，其結果以數據形式輸出，MCU再對此數據進行分析處理，并將相關結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換，其原理框圖如圖1所示。
